PR-26DC-DAI-RA-N

Technischer Index

Stromversorgung:

Nennspannung

DC 12-24V

Betriebsgrenzen

DC 10.8-28.8V

Immunität gegen Mikro-Stromausfälle

Typ. 5 ms

Max. Einschaltstrom

Max. 0,5A

Max. aufgenommene Leistung

10W

Schutz gegen Polaritätsumkehrungen

Ja

Eingangsparameter:

Eingang Nr.

16 (I1-IG)

Digitaleingang

16 (I1-IG)

Analogeingang

8 (I1-I8) (0...10V DC) +4(ID-IG)(0...20mA ODER 0...10V DC, Schalten Sie die Programmiersoftware ein)

Digitale Eingänge und analoge Eingänge (0...10V) 10Bit(I1-I8)

Eingänge, die als digitale Eingänge verwendet werden(I1-I8)

Eingangsspannung

DC0-28.8V

Eingangssignal0

< 5V DC;<0,08mA

Eingangssignal1

> 8 V DC;>0,12mA

Eingangsstrom

0,16mA @ 10,8V dc

0,18mA @ 12,0 V dc

0,34mA @ 24 V dc

0,41mA @ 28,8 V dc

Reaktionszeit

0 bis 1 ：Typ. 10,5 ms ；1 bis 0 ：Typ. 1,5 ms

Maximale Zählfrequenz

Typ.: 4 HZ

Sensortyp

Kontakt oder 3-Draht PNP

Eingangstyp

Widerstand

Isolation zwischen Stromversorgung und Eingängen

Keine

Isolierung zwischen den Eingängen

Keine

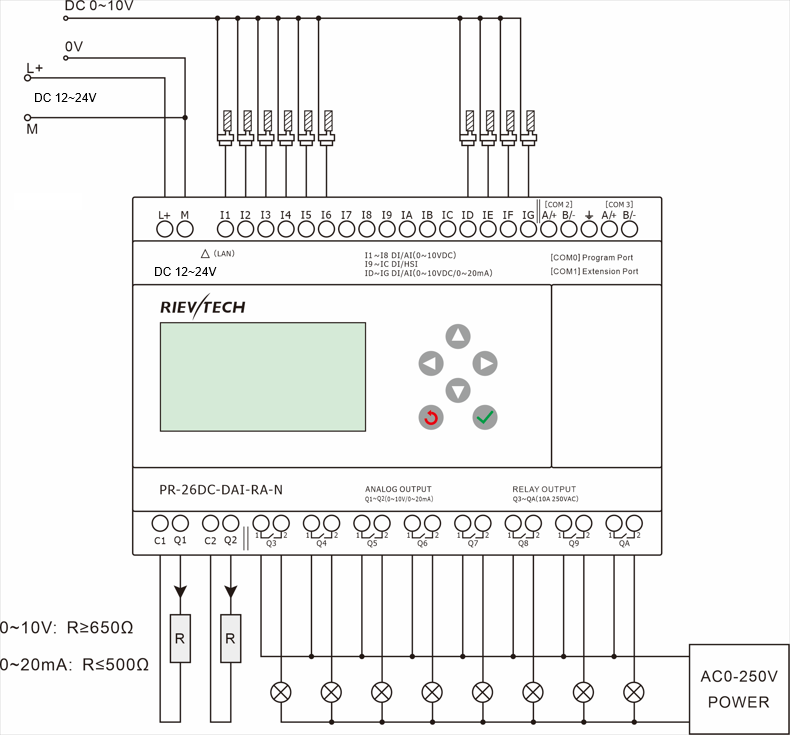

Eingänge, die als analoge Eingänge verwendet werden (0..10V)( I1-I8 )

Messbereich

DC 0---10V

Eingangsimpedanz

Min, 24KΩ; Max. 72KΩ

Eingangsspannung

28,8 V DC max

Auflösung

10bit, 0,01V

Genauigkeit bei 25 °C

± (Max. 0,02)V

Genauigkeit bei 55 °C

± (Max. 0,04)V

Isolation zwischen analogem Kanal und Stromversorgung

Keine

Kabellänge

Max. 10 m geschirmt und verdrillt

Digitale und Hochgeschwindigkeitseingänge (I9--IC)

Digitaleingänge(I9-IC)

Eingangsspannung

DC0-28.8V

Eingangssignal0

< 5V DC; <1mA

Eingangssignal1

> 8 V DC;>1,6mA

Eingangsstrom

2,1mA @ 10,8V dc

2,3mA @ 12,0 V dc

4,6 mA @ 24 V dc

5,5 mA @ 28,8 V dc

Reaktionszeit

0 bis 1 ：<1 ms ；1 bis 0 ：<1 ms

Hochgeschwindigkeitseingänge(I9-IC)

Maximale Zählfrequenz

60kHZ(I9--IC)

Digital und Analog (0--10V) & Analog (0...20mA)(ID-IG)

Eingänge, die als digitale Eingänge verwendet werden(ID-IG)

Eingangsspannung

DC0-28.8V

Eingangssignal0

< 5V DC;<0,08mA

Eingangssignal1

> 8 V DC;>0,12mA

Eingangsstrom

0,16mA @ 10,8V dc

0,18mA @ 12,0 V dc

0,34mA @ 24 V dc

0,41mA @ 28,8 V dc

Reaktionszeit

0 bis 1 ：Typ. 10,5 ms ；1 bis 0 ：Typ. 1,5 ms

Maximale Zählfrequenz

Typ.: 4 HZ

Sensortyp

Kontakt oder 3-Draht PNP

Eingangstyp

Widerstand

Isolation zwischen Stromversorgung und Eingängen

Keine

Isolierung zwischen den Eingängen

Keine

Eingänge, die als analoge Eingänge verwendet werden (0..10V)( ID-IG )

Messbereich

DC 0---10V

Eingangsimpedanz

Min, 24KΩ; Max. 72KΩ

Eingangsspannung

28,8 V DC max

Auflösung

10bit, 0,01V

Genauigkeit bei 25 °C

± (Max. 0,02)V

Genauigkeit bei 55 °C

± (Max. 0,04)V

Isolation zwischen analogem Kanal und Stromversorgung

Keine

Kabellänge

Max. 10 m geschirmt und verdrillt

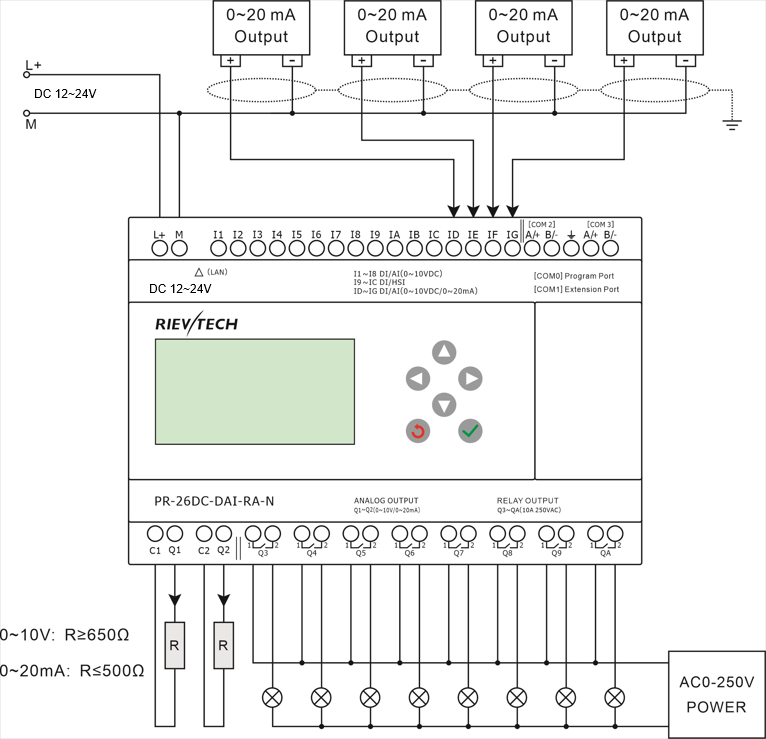

Eingänge, die als analoge Eingänge verwendet werden (0..20mA)( ID-IG )

Analogsignal

0/4….20mA Strom

Eingangsimpedanz

260Ω

Auflösung

0,02mA

Genauigkeit bei 25 °C

0,1mA

Zykluszeit für die analoge Wertgenerierung

Typ. 50 ms

Schutz gegen Polaritätsumkehrungen

ja

Überspannungsschutz

Ja, wenn die Eingangsspannung >6,5V beträgt, wird diese automatisch auf die 0--10V-Konfiguration umgeschaltet

Isolation zwischen Stromversorgung und Eingängen

Nein

Kabellänge

<=30M mit geschirmtem, verdrilltem Kabel (Sensor nicht isoliert)

Ausgang (2 analoge Ausgänge + 8 Relaisausgänge)

2 analoge Ausgänge von AQ1 bis AQ2 (0...10V / 0...20mA)

Ausgang Nr.

2

Ausgangssignal

0...10V oder 0...20mA (Schalten Sie die Programmiersoftware ein)

Interner Wert und Signalbeziehung

(0..1000)= (0...10V) = (0...20mA)

Auflösung

0.01V / 0.02mA

Genauigkeit bei 25 °C

0.02V / 0.05mA

10A Relais 8 Ausgänge von Q3 bis QA

Sicherheitszertifizierte Last (resistiv)

10A 250V AC

Minimale Schaltlast

6V 1A

Erwartete elektrische Lebensdauer

10⁵ Betrieb bei Nennwiderstandslast

Mechanische Lebensdauer

10⁷Betrieb im Leerlauf

Reaktionszeit

Betriebszeit: 15 ms max.

Freigabezeit: 10 ms max.

Eingebaute Schutzvorrichtungen

Gegen Kurzschlüsse: Keine

Gegen Überspannungen und Überlastungen: Keine

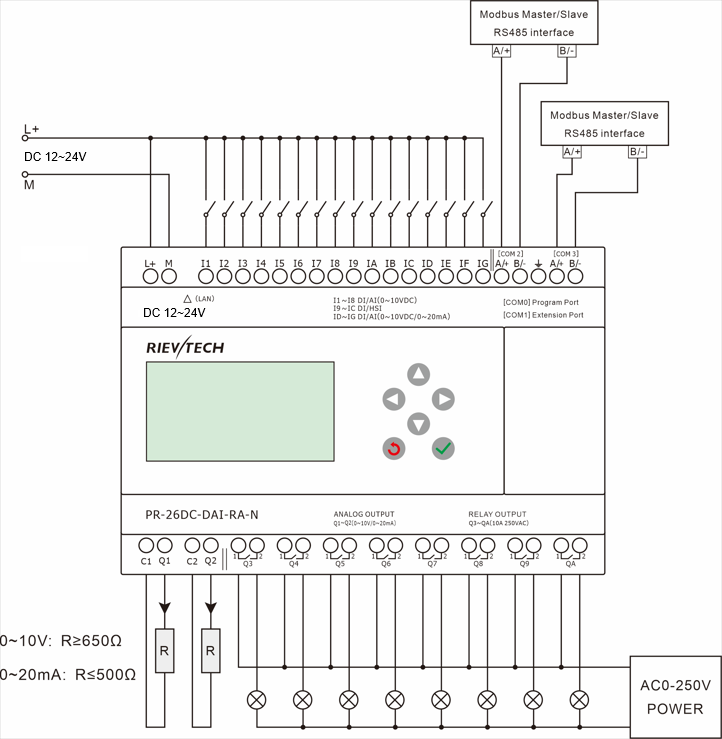

Parameter der Kommunikationsports:

COM0_TTL Port

Kann als Programmport mit RS232-Kabel & USB-Kabel verwendet werden;

Kann auch in einen RS232-Port mit RS232-Kabel umgewandelt werden.

Kann in einen RS485-Port mit PRO-RS485 umgewandelt werden.

Hinweis: Das Erweiterungscover muss entfernt werden, um es zu verwenden

Kann als Modbus-Master oder -Slave verwendet werden

Integrierter RS485 COM2

1 integrierter RS485-Port (Terminal A+,B-)

Kann als Modbus-Master oder -Slave verwendet werden

Integrierter RS485 COM3

1 integrierter RS485-Port (Terminal A+,B-)

Kann als Modbus-Master oder -Slave verwendet werden

Ext RS485 COM1

Muss mit SR-RS485-Modul verwendet werden

Kann als Modbus-Master oder -Slave verwendet werden

Ethernet-Port:

Integriert (10M/100M),

1. Kann als Programm- oder Kommunikationsport verwendet werden

2. Kann als Modbus-Master oder -Slave verwendet werden

Überwachungs-Webserver-Seite

Ja

Xlogic<--->Xlogic (über Ethernet)

1 Xlogic funktioniert als TCP-Server und kann sich mit 8 TCP-Client Xlogics oder anderen TCP-Geräten verbinden.

Xlogic<--->Ethernet/Internet:

1 Xlogic funktioniert als TCP-Client und kann sich maximal mit 8 verschiedenen TCP-Servern separat verbinden

Andere Parameter

Gewicht

Ca. 400g
