PR-26AC-R-N
Stromversorgung: AC110V-240V
Eingang: 16 DI(AC)
Ausgang: 8 Relais
Ethernet, 1 integrierter RS485
Modbus RTU/ASCII, Modbus TCP, MQTT, BACnet MSTP / BACnet IP
PR-26AC-R-N ist ein 26-Punkte-EthernetMicro PLCmit 16 AC-Eingängen, 10 Relaisausgängen und Modbus TCP, MQTT und BACnet – das netzbetriebene Arbeitstier für verbundene OEM-Maschinen.
ALLGEMEINE SPEZIFIKATIONEN
Timer: 1024
Zähler: 1024
Funktionsblöcke: 1024
Betriebstemperatur: -20°C - +55°C
Lagerung: -40°C - +70°C
Schutz: IP20 (Nicht wasserdicht)
RTC-Genauigkeit : MAX ±2S/Tag
RTC-Backup bei 25 °C: 20 Tage
Programm- und Einstellungen Backup: 10 Jahre
Daten-Stromausfall-Retentionsfähigkeit: 10 Jahre
Parameter über LCD-Tastatur ändern: JA
Abmessungen: 133*90*60（Einheit：mm）
Zertifikat: CE
Installation: 35-DIN-Schiene oder Schraube zur Installation
Unterstützte Programmiersprache: FBD & Ladder
Erweiterungskapazität: 16 Module (PR-E-16)
Passwortschutz: 4-stelliger Zahlencode Passwortschutz oder Deaktivierung der Programm-Upload-Funktion
Kommunikationsschnittstelle: 1 RS232-Port (COM0 – RS232-Kabel), 2 RS485-Ports (COM1 verfügbar über SR-RS485, C0M2 - integrierter RS485-Port), 1 Ethernet-Port.
Kommunikationsprotokoll: Modbus RTU/ASCII, Modbus TCP, MQTT, BACnet
Technischer Index | |
Stromversorgung: | |
Nennspannung | AC110V-240V |
Betriebsgrenzen | AC85 - 265 V |
Hauptfrequenzbereich | 47-63Hz |
Max. aufgenommene Leistung | 150mA (85V ac); 60mA (265V ac) |
Überspannungsfestigkeit | 1780V AC |
Schutz gegen Polaritätsumkehrungen | Ja |
Eingangsparameter: | |
Eingang Nr. | 16 |
Digitaleingang | 16 (I1-IG) |
Analogeingang | Keine |
Eingangsspannung | AC110-240V |
Eingangssignal0 | AC0-40V；<0,015mA |
Eingangssignal1 | AC79-240V；>0,06mA |
Eingangs-Ansprechzeit | Verzögerungszeit bei 0 auf 1: 120V AC ：Typ. 50 ms 240V AC ：Typ. 30 ms Verzögerungszeit bei 1 auf 0: 120V AC ：Typ. 100 ms 240V AC ：Typ. 130 ms |
Maximale Zählfrequenz | Typ. 2Hz |
Sensortyp | Kontakt |
Isolation zwischen Stromversorgung und Eingängen | Keine |
Isolierung zwischen den Eingängen | Keine |
Schutz gegen Polaritätsumkehrungen | Ja |
Ausgangsparameter: | |
Ausgang Nr. | 10 (Q1-QA) |
Ausgangstyp | Relais-Ausgang |
Sicherheitszertifizierte Last (resistiv) | 8A 277V AC |
Minimale Schaltlast | 6V 1A |
Erwartete elektrische Lebensdauer | 105 Betrieb bei Nennwiderstandslast |
Mechanische Lebensdauer | 107Betrieb im Leerlauf |
Reaktionszeit | Betriebszeit: 15 ms max. Freigabezeit: 10 ms max. |
Eingebaute Schutzvorrichtungen | Gegen Kurzschlüsse: Keine Schutz gegen Überspannungen und Überlastungen: Keine |
Schaltfrequenz: | |
Widerstand/leichte Last | 2Hz |
Empfindliche Last | 0,5Hz |
Weitere Parameter: | |
Gewicht | Ca. 400g |

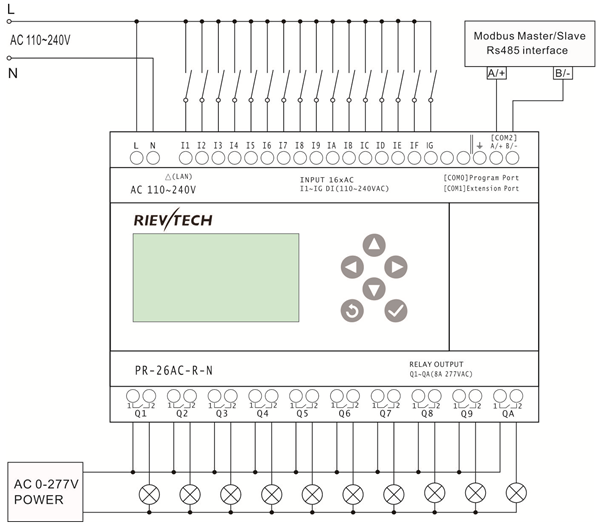

Installationsmaße & Verdrahtungsdiagramm
