PR-18DC-DAI-R-N

Technischer Index

Stromversorgung:

Nennspannung

DC 12-24V

Betriebsgrenzen

DC 10.8-28.8V

Immunität gegen Mikro-Stromausfälle

Typ. 5 ms

Max. Einschaltstrom

Max. 0,5A

Max. aufgenommene Leistung

10W

Schutz gegen Polaritätsumkehrungen

Ja

Eingangsparameter:

Eingang Nr.

12 (I1-IC)

Digitaleingang

12 (I1-IC)

Analogeingang

6 (I1-I6) (0...10V DC) +2 (I7-I8) (0...20mA ODER 0...10V DC, Umschaltung in der Programmiersoftware)

Digitale Eingänge und analoge Eingänge (0...10V) 10Bit(I1-I6)

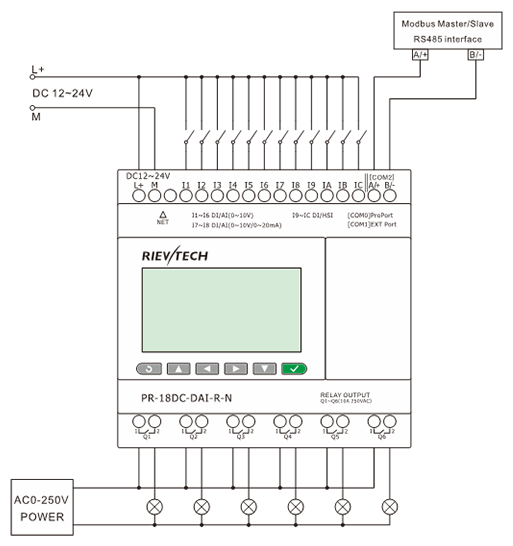

Eingänge, die als digitale Eingänge verwendet werden(I1-I6)

Eingangsspannung

DC0-28.8V

Eingangssignal0

< 5V DC;<0,08mA

Eingangssignal1

> 8 V DC;>0,12mA

Eingangsstrom

0,16mA @ 10,8V dc

0,18mA @ 12,0 V dc

0,34mA @ 24 V dc

0,41mA @ 28,8 V dc

Reaktionszeit

0 bis 1 ：Typ. 10,5 ms ；1 bis 0 ：Typ. 1,5 ms

Maximale Zählfrequenz

Typ.: 4 HZ

Sensortyp

Kontakt oder 3-Draht PNP

Eingangstyp

Widerstand

Isolation zwischen Stromversorgung und Eingängen

Keine

Isolierung zwischen den Eingängen

Keine

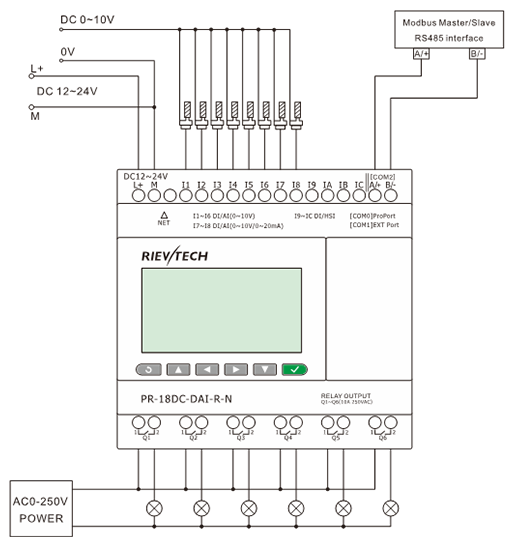

Eingänge, die als analoge Eingänge verwendet werden (0...10V)(I1-I6)

Messbereich

DC 0---10V

Eingangsimpedanz

Min, 24KΩ; Max. 72KΩ

Eingangsspannung

28,8 V DC max

Auflösung

10bit, 0,01V

Genauigkeit bei 25 °C

± (Max. 0,02)V

Genauigkeit bei 55 °C

± (Max. 0,04)V

Isolation zwischen analogem Kanal und Stromversorgung

Keine

Kabellänge

Max. 10 m geschirmt und verdrillt

Digital und Analog (0--10V) & Analog (0...20mA)(I7-I8)

Eingänge, die als digitale Eingänge verwendet werden(I7-I8)

Eingangsspannung

DC0-28.8V

Eingangssignal0

< 5V DC;<0,08mA

Eingangssignal1

> 8 V DC;>0,12mA

Eingangsstrom

0,16mA @ 10,8V dc

0,18mA @ 12,0 V dc

0,34mA @ 24 V dc

0,41mA @ 28,8 V dc

Reaktionszeit

0 bis 1 ：Typ. 10,5 ms ；1 bis 0 ：Typ. 1,5 ms

Maximale Zählfrequenz

Typ.: 4 HZ

Sensortyp

Kontakt oder 3-Draht PNP

Eingangstyp

Widerstand

Isolation zwischen Stromversorgung und Eingängen

Keine

Isolierung zwischen den Eingängen

Keine

Eingänge, die als analoge Eingänge verwendet werden (0…10V)(I7-I8)

Messbereich

DC 0---10V

Eingangsimpedanz

Min, 24KΩ; Max. 72KΩ

Eingangsspannung

28,8 V DC max

Auflösung

10bit, 0,01V

Genauigkeit bei 25 °C

± (Max. 0,02)V

Genauigkeit bei 55 °C

± (Max. 0,04)V

Isolation zwischen analogem Kanal und Stromversorgung

Keine

Kabellänge

Max. 10 m geschirmt und verdrillt

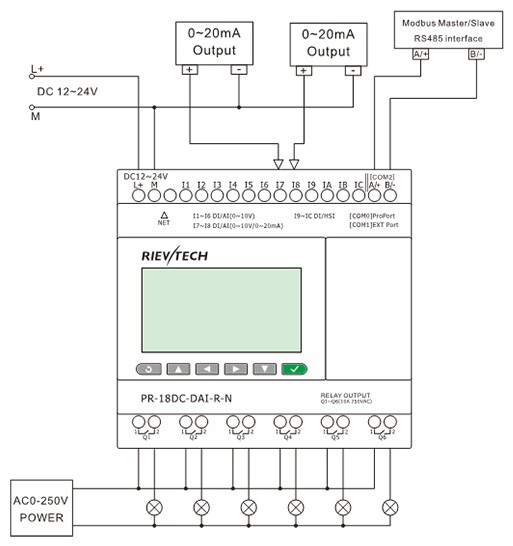

Eingänge, die als analoge Eingänge verwendet werden (0...20mA)(I7-I8)

Analogsignal

0/4….20mA Strom

Eingangsimpedanz

260Ω

Auflösung

0,02mA

Genauigkeit bei 25 °C

0,1mA

Zykluszeit für die analoge Wertgenerierung

Typ. 50 ms

Schutz gegen Polaritätsumkehrungen

ja

Überspannungsschutz

Ja, wenn die Eingangsspannung >6,5V beträgt, wird diese automatisch auf die 0--10V-Konfiguration umgeschaltet

Isolation zwischen Stromversorgung und Eingängen

Nein

Kabellänge

<=30M mit geschirmtem, verdrilltem Kabel (Sensor nicht isoliert)

Digitale und Hochgeschwindigkeitseingänge (I9--IC)

Digitaleingänge(I9-IC)

Eingangsspannung

DC0-28.8V

Eingangssignal0

< 5V DC; <1mA

Eingangssignal1

> 8 V DC;>1,6mA

Eingangsstrom

2,1mA @ 10,8V dc

2,3mA @ 12,0 V dc

4,6 mA @ 24 V dc

5,5 mA @ 28,8 V dc

Reaktionszeit

0 bis 1 ：<1 ms ；1 bis 0 ：<1 ms

Hochgeschwindigkeitseingänge(I9-IC)

Maximale Zählfrequenz

60kHZ(I9--IC)

10A Relais 6 Ausgänge von Q1 bis Q6

Sicherheitszertifizierte Last (resistiv)

10A 250V AC

Minimale Schaltlast

6V 1A

Erwartete elektrische Lebensdauer

10⁵ Betrieb bei Nennwiderstandslast

Mechanische Lebensdauer

10⁷Betrieb im Leerlauf

Reaktionszeit

Betriebszeit: 15 ms max.

Freigabezeit: 10 ms max.

Eingebaute Schutzvorrichtungen

Gegen Kurzschlüsse: Keine

Schutz gegen Überspannungen und Überlastungen: Keine

Parameter der Kommunikationsports:

Andere Parameter

Gewicht

Ungefähr 300g
