PR-12DC-DA-R-N
Stromversorgung: DC 12-24V
Eingang: 4 DI/AI(0-10V) + 4 DI
Ausgang: 4 Relais
Ethernet, 1 integrierter RS485
Modbus RTU/ASCII, Modbus TCP, MQTT, BACnet MSTP / BACnet IP
PR-12DC-DA-R-N ist ein 12-Punkte DC-betriebenerMicro PLCmit gemischten digitalen/analogen Eingängen (0-10V), 4 Relaisausgängen und Modbus, MQTT und BACnet über Ethernet — ein kompakter Controller für sensorbasierte Maschinen.
ALLGEMEINE SPEZIFIKATIONEN
Timer: 512
Zähler: 512
Funktionsblöcke: 512
Betriebstemperatur: -20°C - +55°C
Lagerung: -40°C - +70°C
Schutz: IP20 (Nicht wasserdicht)
RTC-Genauigkeit : MAX ±2S/Tag
RTC-Backup bei 25 °C: 20 Tage
Programm- und Einstellungen Backup: 10 Jahre
Daten-Stromausfall-Retentionsfähigkeit: 10 Jahre
Parameter über LCD-Tastatur ändern: JA
Abmessungen: 95*90*61（Einheit：mm）
Zertifikat: CE
Installation: 35-DIN-Schiene oder Schraube zur Installation
Unterstützte Programmiersprache: FBD & Ladder
Erweiterungskapazität: 16 Module (PR-E-16)
Passwortschutz: 4-stelliger Zahlencode Passwortschutz oder Deaktivierung der Programm-Upload-Funktion
Kommunikationsschnittstelle: 1 RS232-Port (COM0 – RS232-Kabel), 2 RS485-Ports (COM1 verfügbar über SR-RS485, C0M2 - integrierter RS485-Port), 1 Ethernet-Port.
Kommunikationsprotokoll: Modbus RTU/ASCII, Modbus TCP, MQTT, BACnet
Technischer Index | |
Stromversorgung: | |
Nennspannung | DC 12-24V |
Betriebsgrenzen | DC 10.8-28.8V |
Immunität gegen Mikro-Stromausfälle | Typ. 5 ms |
Max. Einschaltstrom | Max. 0,45A |
Max. aufgenommene Leistung | 3 W (10,8V dc); 3,5 W (28,8V dc) |
Schutz gegen Polaritätsumkehrungen | Ja |
Eingangsparameter: | |
Eingang Nr. | 8 |
Digitaleingang | 8(I1-I8) |
Analogeingang | 4 (I1-I4) (0..10V DC) |
Digitale Eingänge und analoge Eingänge (0...10V) 10Bit(I1-I4) | |
Eingänge, die als digitale Eingänge verwendet werden(I1-I4) | |
Eingangsspannung | DC0-28.8V |
Eingangssignal0 | < 5V DC;<0,08mA |
Eingangssignal1 | > 8 V DC;>0,12mA |
Eingangsstrom | 0,16mA @ 10,8V dc 0,18mA @ 12,0 V dc 0,34mA @ 24 V dc 0,41mA @ 28,8 V dc |
Reaktionszeit | 0 bis 1 ：Typ. 10,5 ms ；1 bis 0 ：Typ. 1,5 ms |
Maximale Zählfrequenz | Typ.: 4 HZ |
Sensortyp | Kontakt oder 3-Draht PNP |
Eingangstyp | Widerstand |
Isolation zwischen Stromversorgung und Eingängen | Keine |
Isolierung zwischen den Eingängen | Keine |
Eingänge, die als analoge Eingänge verwendet werden (0..10V)(I1-I4) | |
Messbereich | DC 0---10V |
Eingangsimpedanz | Min, 24KΩ; Max. 72KΩ |
Eingangsspannung | 28,8 V DC max |
Auflösung | 10bit, 0,01V |
Genauigkeit bei 25 °C | ± (Max. 0,02)V |
Genauigkeit bei 55 °C | ± (Max. 0,04)V |
Isolation zwischen analogem Kanal und Stromversorgung | Keine |
Kabellänge | Max. 10 m geschirmt und verdrillt |
Digitale und Hochgeschwindigkeitseingänge (I5—I8) | |
Digitaleingänge(I5-I8) |
|
Eingangsspannung | DC0-28.8V |
Eingangssignal0 | < 5V DC; <1mA |
Eingangssignal1 | > 8 V DC;>1,6mA |
Eingangsstrom | 2,1mA @ 10,8V dc 2,3mA @ 12,0 V dc 4,6 mA @ 24 V dc 5,5 mA @ 28,8 V dc |
Reaktionszeit | 0 bis 1 ：<1 ms ；1 bis 0 ：<1 ms |
Hochgeschwindigkeitseingänge(I5-I8) |
|
Maximale Zählfrequenz | 60kHZ (I5—I8) |
Ausgang (4 Relaisausgang) | |
10A Relais 4 Ausgänge von Q1 bis Q4 | |
Sicherheitszertifizierte Last (resistiv) | 10A 250V AC |
Minimale Schaltlast | 6V 1A |
Erwartete elektrische Lebensdauer | 105 Betrieb bei Nennwiderstandslast |
Mechanische Lebensdauer | 107Betrieb im Leerlauf |
Reaktionszeit | Betriebszeit: 15 ms max. Freigabezeit: 10 ms max. |
Eingebaute Schutzvorrichtungen | Gegen Kurzschlüsse: Keine Schutz gegen Überspannungen und Überlastungen: Keine |
Andere Parameter | |
Gewicht | Ungefähr 250g |

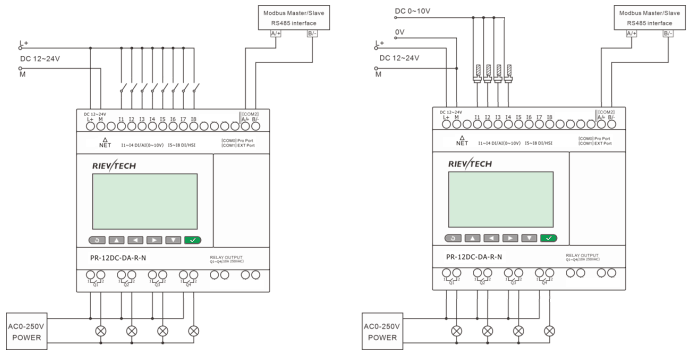

Installationsmaße & Verdrahtungsdiagramm
Produktdatenblatt herunterladen
Verwandte Anwendungen
Dieser Controller ist eine gängige Lösung für die untenstehenden Maschinen. Lesen Sie den Anwendungsfall für die verwendete Hardware und Steuerlogik:Verpackungsmaschinensteuerung · PID-Temperaturregelung.
