PR-E-DC-16DO هو وحدة توسيع تضيف 16 مخرج ريلاي إلى وحدات المعالجة المركزية من سلسلة PR - توسيع مخرجات بالجملة للأنظمة التي تعمل بالطاقة DC.
المواصفات
المؤشر الفني | |
مزود الطاقة: | |
الجهد الاسمي | DC 12-24V |
حدود التشغيل | DC 10.8-28.8V |
المناعة من انقطاع الطاقة الصغيرة | نموذجي. 5 مللي ثانية |
أقصى تيار بدء | الحد الأقصى. 0.4A |
أقصى طاقة مستهلكة | 3 واط (10.8 فولت تيار مستمر) ; 5.5 واط (28.8 فولت تيار مستمر) |
الحماية ضد عكس القطبية | نعم |
معلمات الإدخال: | |
رقم الإدخال | لا شيء |
معلمات الإخراج: | |
رقم الإخراج. | 16 (Q1-QG) |
نوع الإخراج | خرج الريليه |
حمولة معتمدة للسلامة (مقاومة) | (Q1-QF) 3A 250VAC (QG) 10A 250V AC |
أدنى حمل للتبديل | 6 فولت 1 أمبير |
توقع المتانة الكهربائية | 105 عمليات عند الحمل المقاوم المحدد |
العمر الميكانيكي | 107عمليات في حالة عدم الحمل |
زمن الاستجابة | زمن التشغيل: 15 مللي ثانية كحد أقصى. زمن الإفراج: 10 مللي ثانية كحد أقصى. |
حمايات مدمجة | ضد الدوائر القصيرة: لا شيء ضد الارتفاعات الجهدية والأحمال الزائدة: لا شيء |
تردد التبديل: | |
آلية | 10 هرتز |
مقاوم/حمل خفيف | 2 هرتز |
حمل حساس | 0.5 هرتز |
معلمات أخرى: | |
درجة حرارة التشغيل | -20℃-+55℃ |
درجة حرارة التخزين | -40℃-+70℃ |
إعداد العنوان لوحدات التوسع
عند توصيل وحدات التوسع المتعددة إلى وحدة تحكم PLC واحدة، يجب تعيين عنوان محطة مميز لكل وحدة توسيع.

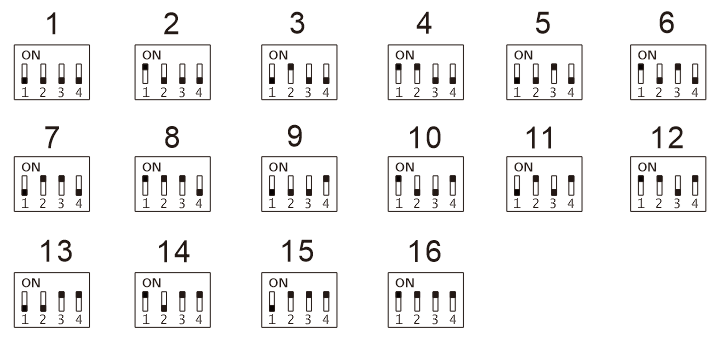

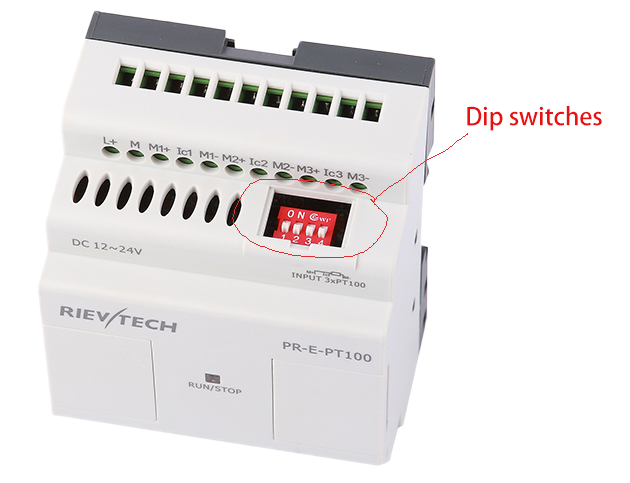

عنوان التوسع الافتراضي من المصنع: 1. يتم تكوين عنوان التوسع عبر مفتاح DIP. العلاقة المقابلة بين رقم عنوان التوسع وحالة مفتاح DIP موضحة أدناه:

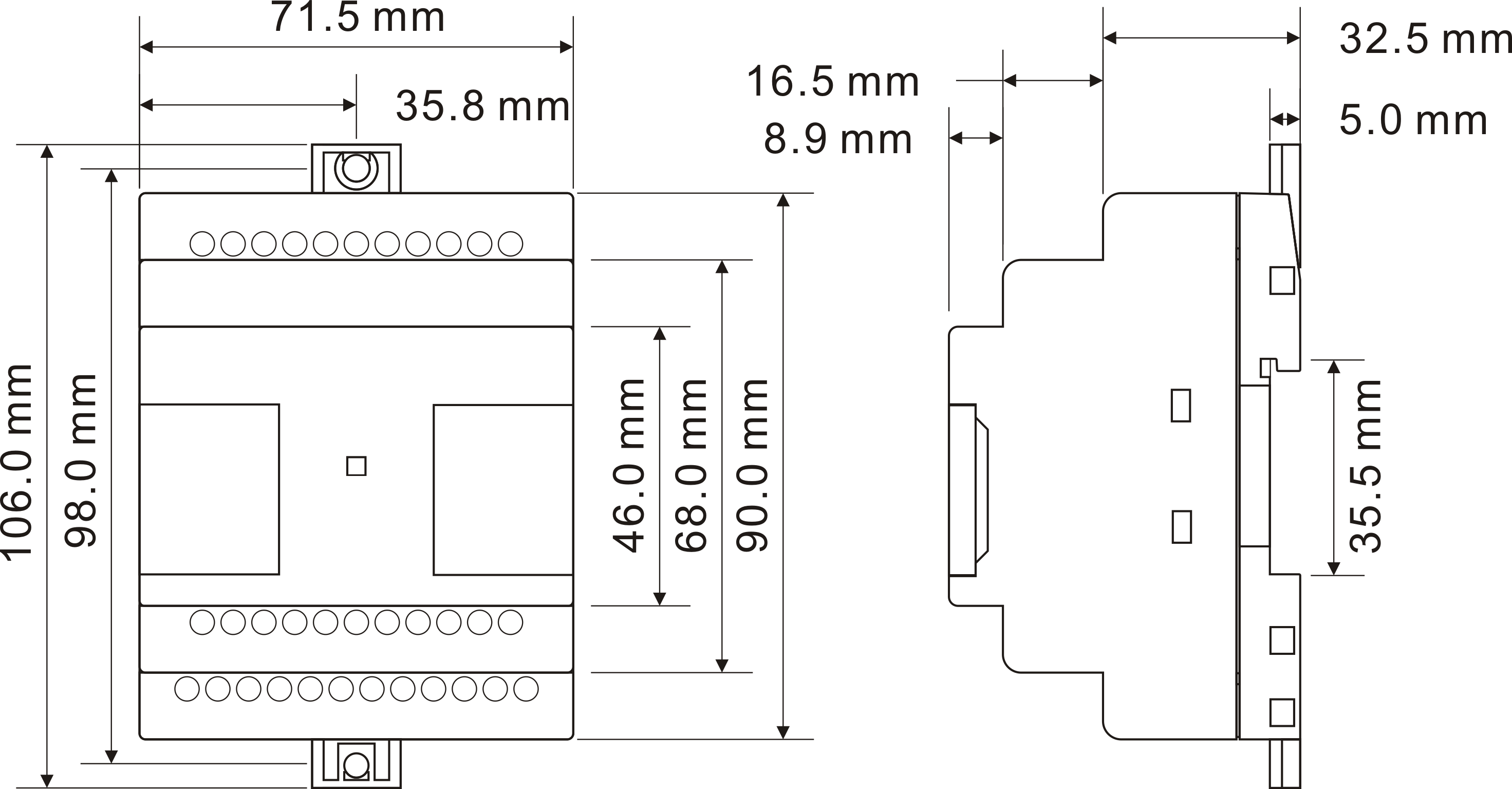

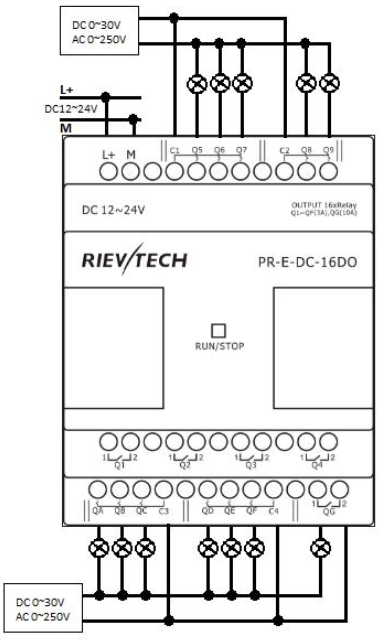

أبعاد التركيب ومخطط الأسلاك
