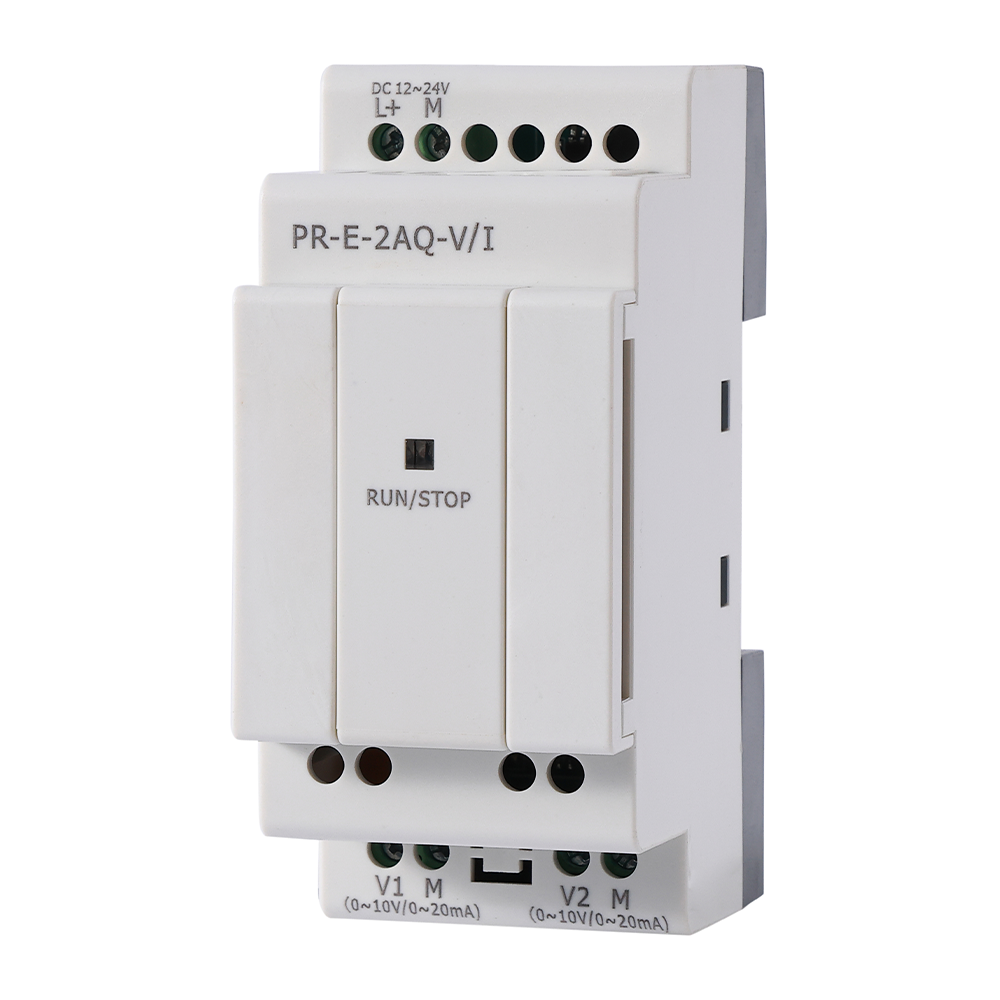

PR-E-2AQ-V/I هو وحدة توسيع تضيف مخرجات تناظرية 2 (0-10V أو 0-20mA) إلى وحدات المعالجة المركزية من سلسلة PR — إرسال نقاط الضبط والإشارات إلى المحركات والصمامات ومحركات التردد المتغير.
المواصفات
المؤشر الفني | |
مزود الطاقة: | |
الجهد الاسمي | DC 12-24V |
حدود التشغيل | DC 10.8-28.8V |
المناعة من انقطاع الطاقة الصغيرة | نموذجي. 5 مللي ثانية |
أقصى تيار بدء | أقصى. 0.25A |
أقصى طاقة مستهلكة | 1.8W |
الحماية ضد عكس القطبية | نعم |
معلمات الإدخال: | |
رقم الإدخال | لا شيء |
معلمات الإخراج: | |
رقم الإخراج | 2(AQ1-AQ2) |
إشارة الإخراج | DC 0…10V/ 0..20mA (قم بتشغيل برنامج البرمجيات) |
القيمة الداخلية وعلاقة الإشارة | AQ*1(0..1000)= V1(0...10V)=I1(0...20mA) AQ*2(0..1000)= V2(0...10V)=I2(0...20mA) *= عنوان التمديد. |
الدقة | 0.01V أو 0.02mA |
الدقة عند 25 درجة مئوية | 0.02V أو 0.05mA |
معلمات أخرى: | |
تركيب | على سكة DIN بعرض 35 مم، 4 WM، أو تركيب على الحائط |
درجة حرارة التشغيل. | -20℃-55℃ |
درجة حرارة التخزين. | -40℃-70℃ |
إعداد العنوان لوحدات التوسع
عند توصيل وحدات التوسع المتعددة إلى وحدة تحكم PLC واحدة، يجب تعيين عنوان محطة مميز لكل وحدة توسيع.
عنوان التوسع الافتراضي من المصنع: 1. يتم تكوين عنوان التوسع عبر مفتاح DIP. العلاقة المقابلة بين رقم عنوان التوسع وحالة مفتاح DIP موضحة أدناه:

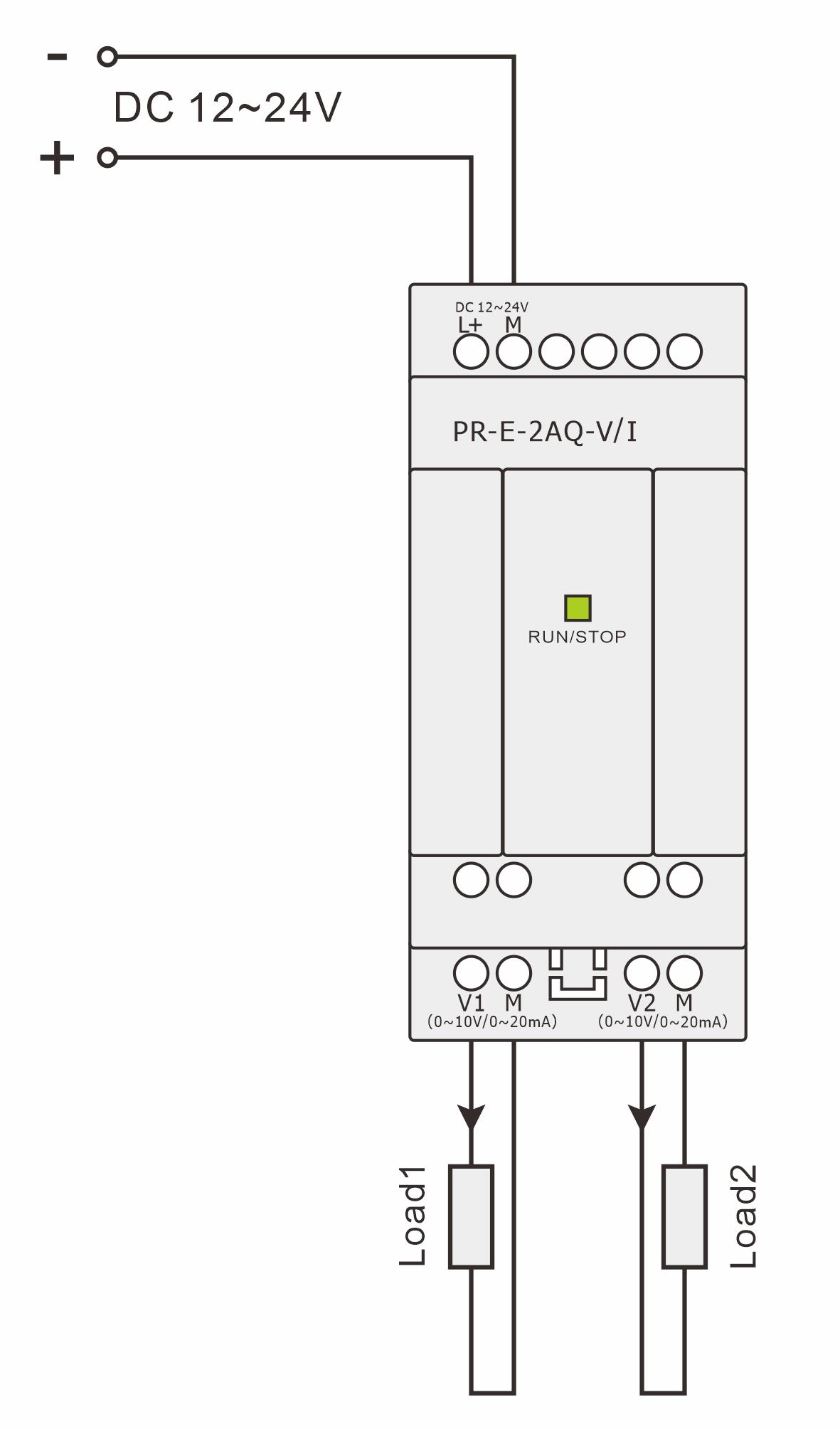

أبعاد التركيب ومخطط الأسلاك
