PR-18AC-R
مزود الطاقة: AC 110V-240V
المدخلات: 12 DI(AC)
المخرجات: 6 ريلاي
1 RS485 مدمجة
مودبوس RTU/ASCII
PR-18AC-R هو جهاز يعمل بالطاقة المتناوبة مكون من 18 نقطةMicro PLCمع 12 مدخل AC، 6 مخرجات ريلاي و Modbus RS485 مدمج - محرك منطق موثوق به للمضخات، لوحات HVAC وآلات OEM الصغيرة.
المواصفات العامة
المؤقتات: 1024
عدادات: 1024
كتل الوظائف: 1024
درجة حرارة التشغيل: -20℃-+55℃
التخزين: -40℃-+70℃
الحماية: IP20 (غير مقاوم للماء)
دقة RTC: MAX ±2S/يوم
نسخة احتياطية لـ RTC عند 25 °م: 20 يومًا
نسخة احتياطية للبرنامج والإعدادات : 10 سنوات
احتفاظ البيانات عند انقطاع الطاقة: 10 سنوات
الأبعاد: 95*90*61 (الوحدة: مم)
الشهادة: CE
التثبيت: سكة DIN 35 أو برغي للتثبيت
تعديل المعلمات عبر لوحة المفاتيح LCD: نعم
لغة البرمجة المدعومة: FBD & Ladder
سعة التوسع: 16 وحدة (PR-E-16)
حماية كلمة المرور: حماية بكلمة مرور مكونة من 4 أرقام أو تعطيل وظيفة تحميل البرنامج
واجهة الاتصال: 1 منفذ RS232 (COM0 – كابل RS232) و 2 منفذ RS485 (COM1 خارجي - SR-RS485، COM2 مدمج)
بروتوكول الاتصال: Modbus RTU/ASCII
المؤشر الفني | |
مزود الطاقة: | |
الجهد الاسمي | AC110V-240V |
حدود التشغيل | AC85 - 265 V |
نطاق التردد الرئيسي | 47-63Hz |
أقصى طاقة مستهلكة | 170mA (85V ac)؛ 70mA (265V ac) |
مناعة ضد الارتفاعات | 1780V AC |
الحماية ضد عكس القطبية | نعم |
معلمات الإدخال: | |
رقم الإدخال | 12 |
إدخال رقمي | 12 (I1-IC) |
إدخال تناظري | لا شيء |
جهد الإدخال | AC110-240V |
إشارة الإدخال 0 | AC0-40V؛ <0.03mA |
إشارة الإدخال 1 | AC79-240V؛ >0.06mA |
وقت استجابة الإدخال | زمن التأخير عند 0 إلى 1: 120V AC: نمط. 50 مللي ثانية 240V AC: نمط. 30 مللي ثانية زمن التأخير عند 1 إلى 0: 120V AC: نمط. 100 مللي ثانية 240V AC: نمط. 130 مللي ثانية |
أقصى تردد عد | نمط. 4Hz |
نوع المستشعر | جهة الاتصال |
العزل بين مصدر الطاقة والمدخلات | لا شيء |
العزل بين المدخلات | لا شيء |
الحماية ضد عكس القطبية | نعم |
معلمات الإخراج: | |
رقم الإخراج. | 6 (Q1-Q6) |
نوع الإخراج | خرج الريليه |
حمولة معتمدة للسلامة (مقاومة) | 10A 250V تيار متردد |
أدنى حمل للتبديل | 6 فولت 1 أمبير |
توقع المتانة الكهربائية | 105 عمليات عند الحمل المقاوم المحدد |
العمر الميكانيكي | 107عمليات في حالة عدم الحمل |
زمن الاستجابة | زمن التشغيل: 15 مللي ثانية كحد أقصى. زمن الإفراج: 10 مللي ثانية كحد أقصى. |
حمايات مدمجة | ضد الدوائر القصيرة: لا شيء ضد الارتفاعات الجهدية والأحمال الزائدة: لا شيء |
تردد التبديل: | |
مقاوم/حمل خفيف | 2 هرتز |
حمل حساس | 0.5 هرتز |
معلمات أخرى: | |
الوزن | تقريبًا 300 جرام |

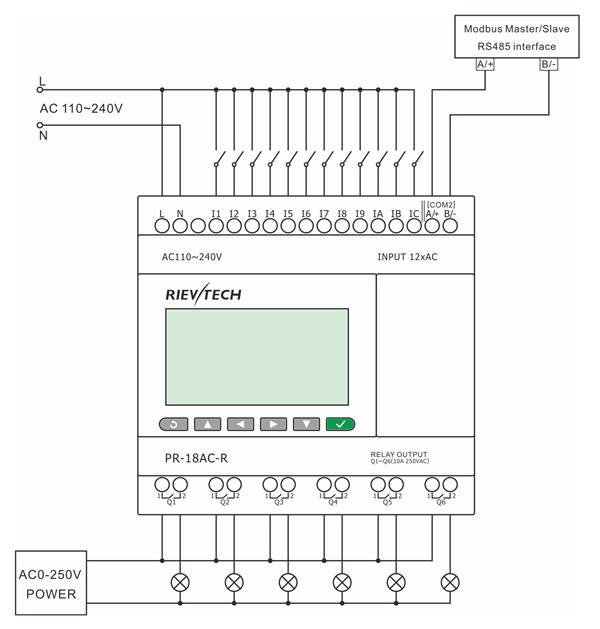

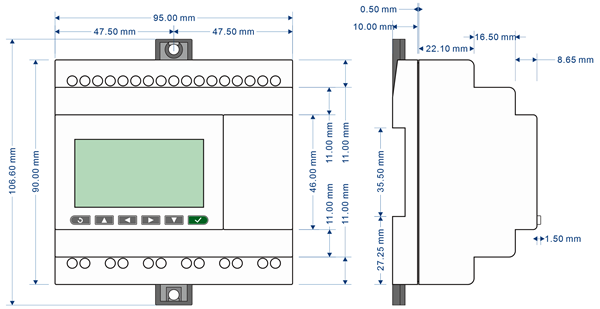

أبعاد التركيب ومخطط الأسلاك
